Encore du train miniature...
Cette fois-ci, un contrôleur d'aiguillage, pour systèmes électromagnétique à base d'électro-aimants ou moteurs.
La tension gérée importe peu, car il contrôle des interrupteurs électroniques à tension continue variable (jusqu'à 24-30v)
Une impulsion active l'aiguillage dans un sens, une autre le commute dans l'autre.
Ce montage, dans ca version de base peut gérer une sortie analogique en continue avec l'activation de deux bobines d'électro-aimants en courant continue (2 fils+un commun) Avec l'ajout d'un CD4066, il peut gérer un électro-aimant à inversion de polarités (2fils).
Le choix du temps d'activation se fait grâce à quatre résistances et deux condensateurs à calculer.
Le temps d'activation est contrôlé pour éviter la surchauffe des électro-aimants de l'aiguillage et de permettre un temps d'activation suffisant au moteur (si technologie utilisée) de finir le repositionnement des aiguilles.
Il est donc conseillé de tester le circuit à vide, utiliser temporairement un potentiomètre pour trouver le temps de transition optimal sur votre configuration matérielle. (τ = R × C (en secondes, avec R en ohms et C en farads) en théorie, mais la commutation ne se fera pas en pleine charge, plus dans les 1/4 de charge...Donc t/4)
En raison des différentes technologies disponibles, il sera peut-être délicat d'adapter le seuil optimal.
Mais ce montage, apporte une base à vos futurs projets.

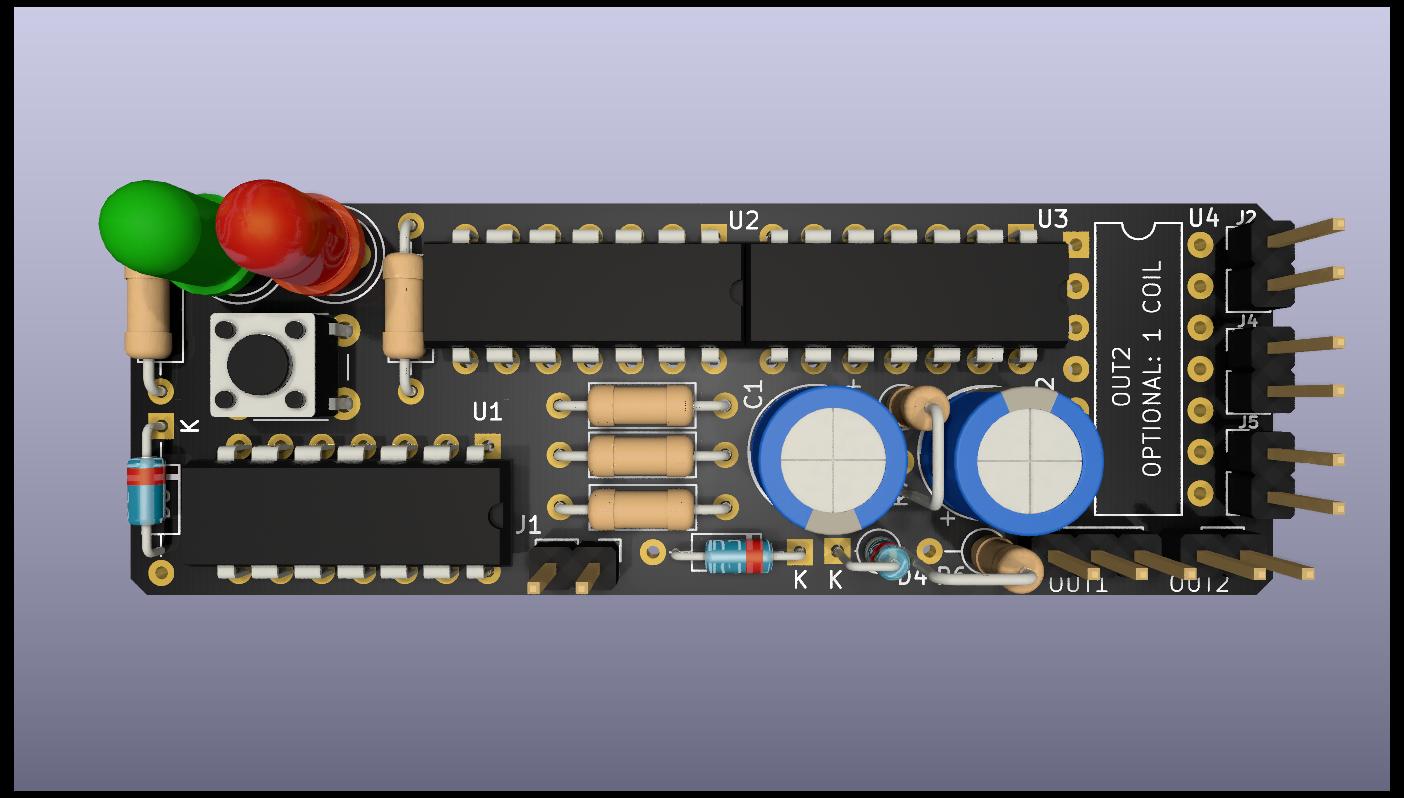

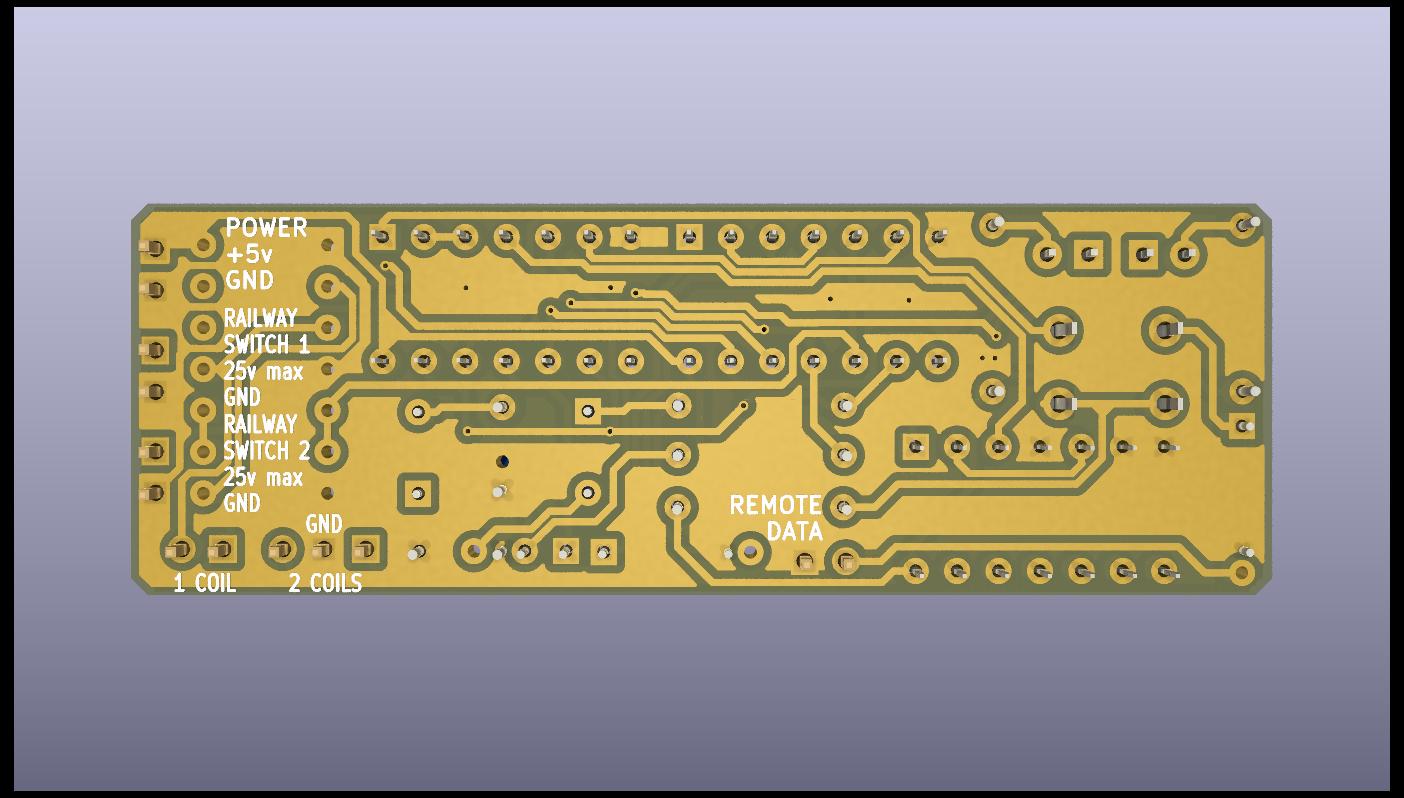

Projet Kicad & Gerber:
http://zx81.ordi5.free.fr/brico/ZX81_Tr ... roller.zip
